Szia! A háromfázisú olajba merülő teljesítménytranszformátorok szállítójaként saját bőrömön tapasztaltam meg a túláramvédelem fontosságát ezeknél a kulcsfontosságú berendezéseknél. Ebben a blogban a háromfázisú olajos merülő transzformátorok különböző túláramvédelmi módszereit mutatom be.
Miért fontos a túláramvédelem?
Először is beszéljünk arról, hogy miért olyan fontos a túláramvédelem. Túláramhelyzetek számos ok miatt következhetnek be, mint például rövidzárlatok, túlterhelések vagy akár az elektromos rendszer hibái. Ha túláram van, az a transzformátor túlmelegedéséhez vezethet. Ez a hő károsíthatja a tekercsek szigetelését, ami fő nem - nem. Ha a szigetelés megsérül, az rövidzárlatot okozhat magában a transzformátorban, ami költséges javításokhoz vagy akár teljes meghibásodáshoz vezethet. És ne feledkezzünk meg a biztonsági kockázatokról sem. A hibásan működő transzformátor komoly veszélyt jelenthet az emberekre és a tulajdonra. Tehát a megfelelő túláramvédelem elengedhetetlen a transzformátor zökkenőmentes és biztonságos működéséhez.
Biztosítékvédelem
A túláramvédelem egyik legegyszerűbb és legrégebbi módja a biztosítékok használata. A biztosítékok alapvetően egy vezetékdarab, amely megolvad, amikor az átfolyó áram egy bizonyos értéket meghalad. Rövidzárlat vagy súlyos túlterhelés esetén a nagy áram hatására a biztosíték vezetéke felmelegszik és megolvad, megszakítva az áramkört.
A biztosítékok használatának előnye, hogy viszonylag olcsók és könnyen telepíthetők. Gyors védelmet is nyújtanak. Ha a biztosíték kiolvad, az áram áramlása azonnal leáll, megelőzve a transzformátor további károsodását. Vannak azonban árnyoldalai is. Kiolvadás után a biztosítékokat ki kell cserélni, ami különösen távoli helyeken gondot okozhat. A biztosítékok olvadási jellemzői is változhatnak, ezért fontos a transzformátor megfelelő típusának és besorolásának kiválasztása.
Áramköri megszakítók
A megszakítók egy másik népszerű választás a túláramvédelemhez. Túláram észlelésekor automatikusan kinyitják az áramkört. A biztosítékokkal ellentétben a megszakítók kioldásuk után visszaállíthatók, ami hosszú távon kényelmesebbé teszi őket.
Különféle típusú megszakítók léteznek, mint például a termikus-mágneses megszakítók és az elektronikus megszakítók. A hő-mágneses megszakítók egy bimetál szalag (amely az áram hatására meghajlik) és egy elektromágnes kombinációját használják. Normál túlterhelés esetén a bimetál szalag meghajlik és kioldja a megszakítót. Rövidzárlat esetén a nagy áram aktiválja az elektromágnest, amely a megszakítót is kioldja.
Az elektronikus megszakítók viszont elektronikus érzékelőket használnak a túláramok észlelésére. Pontosabban érzékelhetik a különböző túláramszinteket, és programozhatók különböző kioldási jellemzőkkel. Ez alkalmassá teszi őket összetettebb energiarendszerekhez.
A megszakítók azonban drágábbak, mint a biztosítékok. Több karbantartást is igényelnek, például rendszeres tesztelést és ellenőrzést a megfelelő működés érdekében.
Túláram relék
A túláram relék a túláramvédelem fejlettebb formája. Ezek a relék a transzformátor áramvezető vezetékeihez csatlakoznak, és figyelik az áram áramlását. Ha az áram meghaladja az előre beállított értéket, a relé jelet küld a megszakítónak, hogy megszakítsa az áramkört.
Különféle típusú túláram-relék léteznek, beleértve a pillanatnyi túláram-reléket és az idő-késleltetésű túláram reléket. A pillanatnyi túláram relék azonnal működnek, ha az áram meghaladja a beállított értéket. Rövidzárlat elleni védelemre használják. Az idő - késleltetés túllépése - az áramrelék viszont beépített késleltetéssel rendelkeznek, mielőtt kioldanak. Ez lehetővé teszi az átmeneti túlterheléseket, például a motor indítóáramát a megszakító kioldása nélkül.
A túláram relék nagyobb rugalmasságot kínálnak a kioldási áram és idő beállítása tekintetében. Más védelmi eszközökkel kombinálva is használhatók a transzformátor átfogó védelmére. A megszakítókhoz hasonlóan azonban drágábbak, és több műszaki ismeretet igényelnek a telepítésük és karbantartásuk.
Differenciálvédelem
A differenciálvédelem nagyon hatékony módszer a transzformátorok belső hibák elleni védelmére. Úgy működik, hogy összehasonlítja a transzformátorba belépő áramot a transzformátorból kilépő árammal. Normál körülmények között ennek a két áramnak egyenlőnek kell lennie. Ha azonban belső hiba van a transzformátorban, például rövidzárlat a tekercsekben, az áramegyensúly megszakad.
A differenciálvédelmi relék folyamatosan figyelik a bemeneti és kimeneti áramok közötti különbséget. Ha ez a különbség meghalad egy bizonyos értéket, a relé jelet küld a megszakító kioldására. Ez a módszer nagyon gyors és érzékeny védelmet biztosít a transzformátor számára. Még a kisebb belső hibákat is képes észlelni, mielőtt azok jelentős károkat okoznának.
A differenciálvédelem azonban bonyolultabb és költségesebb a telepítése. Pontos áramváltókat és gondos kalibrálást igényel a pontos működés érdekében.
Hővédelem
A hővédelem azon a tényen alapszik, hogy a túláramok hatására a transzformátor felmelegszik. A hővédő készülékek figyelik a transzformátor tekercseinek vagy az olaj hőmérsékletét. Ha a hőmérséklet túllép egy biztonságos határértéket, a védőberendezés intézkedik, például kioldja a megszakítót vagy riasztást küld.
Különféle típusú hővédelmi eszközök léteznek, például termosztátok és hőérzékelők. A termosztátok olyan egyszerű eszközök, amelyek megnyitják vagy zárják az áramkört, amikor a hőmérséklet elér egy bizonyos pontot. A hőérzékelők viszont pontosabb hőmérsékletméréseket biztosítanak, és a kifinomultabb védelem érdekében vezérlőrendszerhez csatlakoztathatók.
A hővédelem azért fontos, mert ezzel megelőzhető a transzformátor túlmelegedés miatti hosszú távú károsodása. Más túláramvédelmi módszerekkel kombinálva is használható az átfogó védelem érdekében.
Következtetés
Összefoglalva, számos módszer létezik a háromfázisú olajos merülő transzformátorok túláram elleni védelmére, mindegyiknek megvannak a maga előnyei és hátrányai. A védelmi módszer megválasztása számos tényezőtől függ, például a transzformátor méretétől és névleges értékétől, az elektromos rendszer típusától és a költségvetéstől.

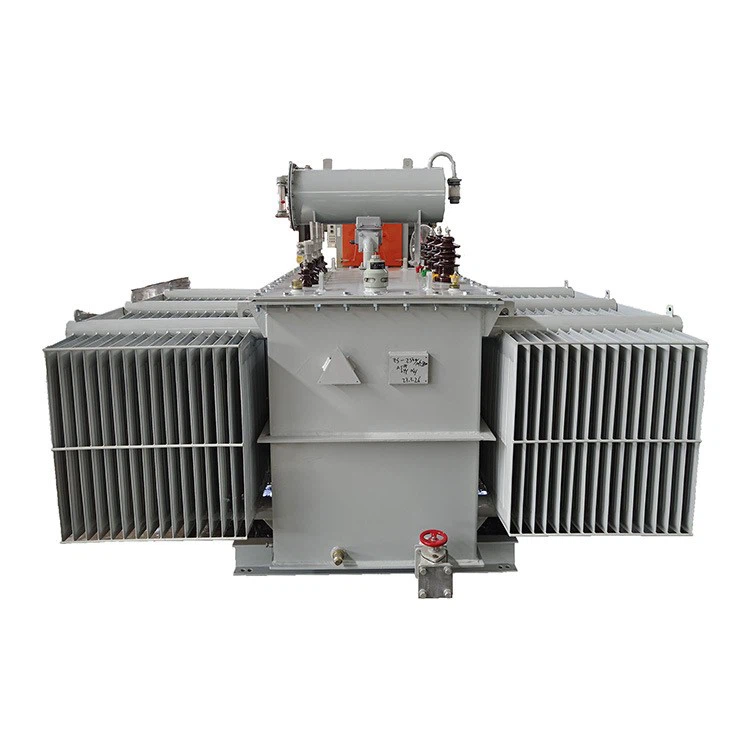

Beszállítóként aHáromfázisú olajba merülő teljesítménytranszformátorok,Olajba merülő önhűtéses transzformátorok, ésNagy teljesítményű olajzáró transzformátorok, segítünk kiválasztani a megfelelő túláramvédelmi megoldást az Ön speciális igényeihez. Akár egyszerű biztosítékvédelemre van szüksége egy kis transzformátorhoz, akár egy összetett differenciálvédelmi rendszerre egy nagy ipari transzformátorhoz, mi mindenben megtaláljuk.
Ha háromfázisú, olajos merülő transzformátort szeretne vásárolni, vagy további információra van szüksége a túláramvédelemről, forduljon hozzánk bizalommal. Mindig itt vagyunk, hogy segítsünk Önnek meghozni a legjobb döntést az energiarendszerére vonatkozóan.
