Bevezetés
- Termék neve: 10kV olaj elmerült transzformátor
- Névleges kapacitás: 30 ~ 2500KVA
- Impedancia: 4 ~ 5%
- Működési környezet:
- Az 1 km -nél kisebb vagy egyenlő magasság
- Környezeti hőmérséklet -25 fok ~ +40 fok
Alkatrészek és funkciók
Mag
A mag a transzformátor mágneses áramköre, amelyet nagy áteresztőképességű szilícium acéllemezekből szerelnek össze. Az alacsony hiszterézist és az örvényáram -veszteségeket tartalmazó szilícium acéllemezek szintén hatékonyan javíthatják a transzformátor hatékonyságát. A magveszteségek további csökkentése érdekében lépcsőház-ízületet fogadunk el az ízületek mágneses ellenállásának csökkentése és a lézervágás csökkentése érdekében a szilícium acéllemezek pontos kialakításához.
Tekercselés
A tekercsek a transzformátor vezetőképes részeként szolgálnak. Nagyvezetőképességű rézvezetékekből készülnek, szigetelő anyagokkal bevonva. A nagy kapacitású transzformátorokban olyan speciális kanyargós szerkezeteket is használunk, mint a spirális tekercselés és az átlapolt tárcsa tekercselés, hogy javítsuk a hőeloszlás és a mechanikai szilárdság.
10 kV -os olaj elmerült transzformátor-Aktív rész: mag és tekercsek
Olajtartály
Az olajtartály a transzformátor külső házaként működik, a Transformer olaj, a mag, a tekercsek és más alkatrészek házaként. A hegesztett acéllemezekből épített olajtartály jó tömítést és mechanikai szilárdságot tartalmaz. A hőeloszlás fokozása érdekében általában hegesztjük a hűtőszekrényeket a tartályfalakra, vagy radiátorokat használunk az olajtartály és a külső környezet közötti hőcserélési terület növelésére.

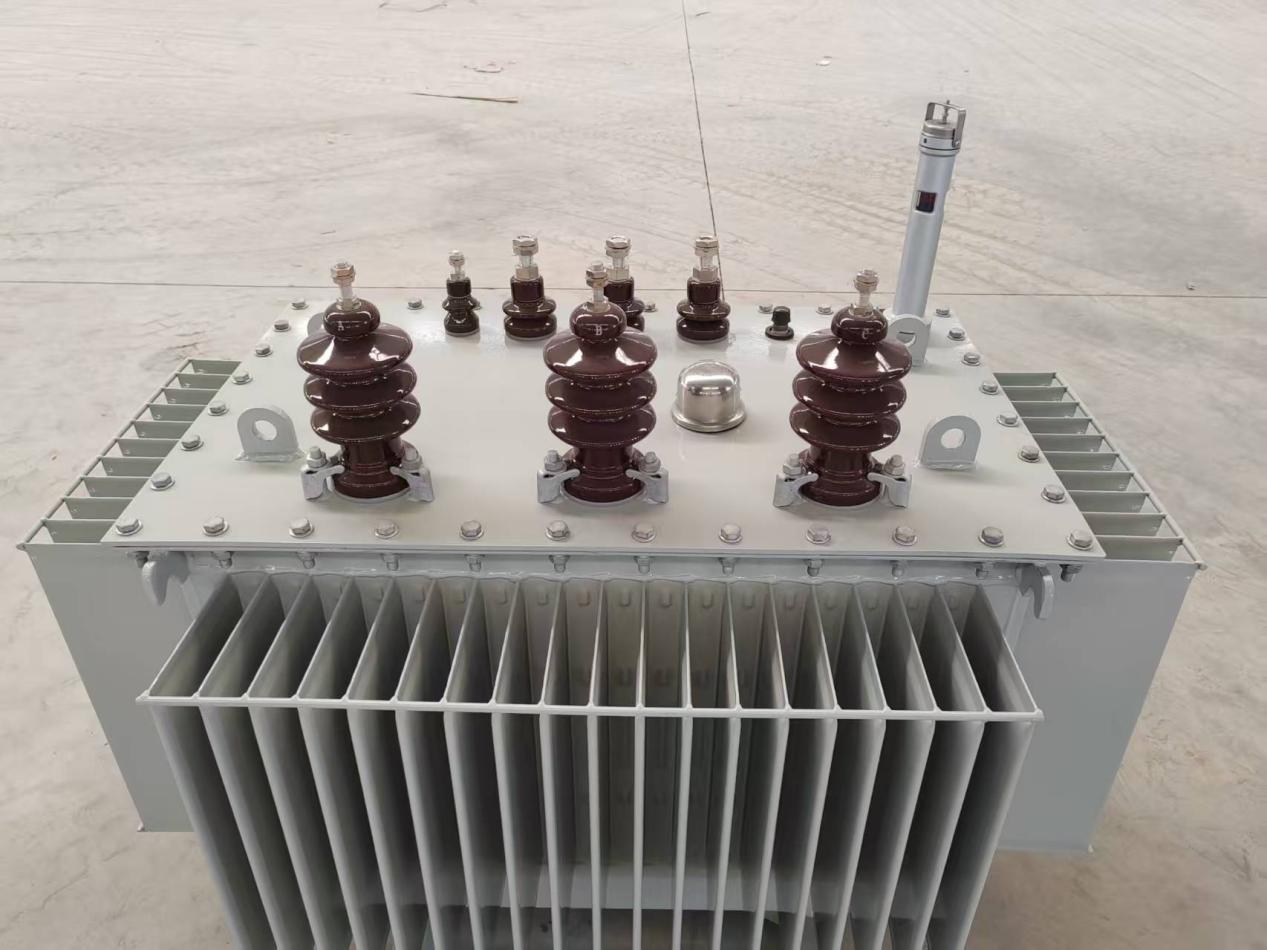

Szigetelő persely
A szigetelő perselyeket a tartály tetejére kell felszerelni, és a magas és alacsony feszültségű tekercsek kimeneteként szolgálnak. Biztosítják a vezetékek és a tartályok közötti szigetelő tulajdonságokat, miközben ellenállnak a vezetékek mechanikai feszültségének és elektromos feszültségének. A feszültségszintek alapján a szigetelő perselyeket porcelán perselyekbe, olajjal töltött perselyekbe, kondenzátorok besorolása stb.
Földgáz -váltó
A gáz relét a tartály és a konzervátor közötti csőre kell felszerelni. Fontos védőeszközként szolgál a transzformátor belső hibáinak. Belső hibák esetén nagy mennyiségű gázt termelnek. Ezek a gázok áthaladnak az összekötő csőn a gáz relébe, és ez indíthatja el működését. Riasztási vagy utazási jeleket küld a transzformátor tápegységének levágására.
GYIK
K: Ön gyártó vagy kereskedelmi társaság?
V: Professzionális transzformátorgyártó vagyunk, több mint 20 éves tapasztalattal rendelkezik a tervezésben és a gyártásban. Saját K + F -csapatunk, termelési lehetőségeink és minőség -ellenőrzési rendszerünk van.
K: Kínál testreszabási szolgáltatásokat?
V: Igen. Tervezhetjük és előállíthatjuk a transzformátorokat az Ön projekt igényei szerint. Csapatunk szorosan együttműködik veled annak biztosítása érdekében, hogy a végtermék tökéletesen megfeleljen az alkalmazás forgatókönyvének.
K: Milyen szolgáltatások szerepelnek az értékesítés utáni támogatásban?
V: Szolgáltatásaink között szerepel a telepítési útmutatás, az üzembe helyezés, a üzemeltetési és karbantartási képzés, a hiba diagnosztizálása, a rendszeres ellenőrzés stb.
