Szia! Az epoxigyanta száraz transzformátorok szállítójaként a saját bőrömön láttam a megfelelő földelés fontosságát. Ez nem csak egy technikai részlet; ez egy döntő lépés, amely jelentősen befolyásolhatja ezeknek a transzformátoroknak a teljesítményét és biztonságát. Tehát nézzük meg, hogyan kell megfelelően földelni az epoxigyanta száraz transzformátort.
Miért számít a földelés?
Először is, miért kell egyáltalán földelni ezeket a transzformátorokat? Nos, a földelés több kulcsfontosságú célt szolgál. Segít megvédeni az elektromos hibákat azáltal, hogy alacsony ellenállású utat biztosít a hibaáramok biztonságos beáramlásához a földbe. Ez csökkenti az emberek áramütésének és a berendezés károsodásának kockázatát. Ezenkívül segít stabilizálni a feszültségszinteket, biztosítva a transzformátor hatékony és megbízható működését.
A földelés alapjainak megértése
Mielőtt belevágnánk a tényleges földelési folyamatba, nézzük át gyorsan az alapvető összetevőket. A földelő rendszer általában földelő elektródákból, földelő vezetékekből és kötőcsatlakozásokból áll.
A földelő elektródák a földdel érintkező részek. A gyakori típusok közé tartoznak a földelő rudak, a földelő lemezek és a betonba zárt elektródák. A földelő vezetékek azok a vezetékek, amelyek összekötik a transzformátort a földelő elektródákkal. A kötőcsatlakozások a transzformátor különböző fémrészeinek és a kapcsolódó berendezések összekapcsolására szolgálnak az elektromos folytonosság biztosítása érdekében.
Földelés előtti ellenőrzések
Mielőtt elkezdené az Epoxy Resin Dry Transformer földelését, néhány ellenőrzést el kell végeznie. Először is vizsgálja meg a transzformátort, nincs-e látható sérülés. Ha repedések vannak az epoxigyantán vagy meglazulnak a csatlakozások, fontos, hogy a folytatás előtt javítsa ki őket.
Ezután ellenőrizze a helyi elektromos előírásokat és előírásokat. Ezek helyenként változnak, és biztosítania kell, hogy a földelési rendszere megfeleljen ezeknek. Egyes területeken speciális követelmények vonatkozhatnak a földelő elektródák méretére és típusára, valamint a beépítési mélységre.
A megfelelő földelő elektródák kiválasztása
A földelő elektródák kiválasztása kulcsfontosságú. A legtöbb epoxigyanta száraz transzformátor esetében a köszörült rudak népszerű választás. Viszonylag könnyen felszerelhetők, és jó kapcsolatot biztosítanak a földdel. A köszörült rudak kiválasztásakor ügyeljen arra, hogy vezető anyagból készüljenek, például rézből vagy horganyzott acélból.
A köszörült rudak hossza és átmérője is számít. Általában a hosszabb és vastagabb rudak kisebb ellenállást biztosítanak a föld felé. Jó hüvelykujjszabály, hogy legalább 8 láb hosszúságú és 5/8 hüvelyk átmérőjű köszörült rudakat használjon.
Ha rossz talajviszonyokkal, például száraz vagy sziklás talajjal küzd, előfordulhat, hogy több földelő rudat kell használnia, és azokat párhuzamosan kell csatlakoztatnia. Ez segíthet csökkenteni a teljes földelési ellenállást.
A földelő elektródák felszerelése
Miután kiválasztotta a megfelelő földelő elektródákat, ideje beszerelni őket. Kezdje a hely meghatározásával. A földelő rudakat olyan helyre szeretné helyezni, ahol a talaj viszonylag nedves és vezetőképes. Kerülje a nagy sziklákkal vagy betonnal rendelkező területeket.
Használjon oszlop-lyukásót vagy fúrót, hogy lyukat készítsen a földelő rúd számára. A lyuknak elég mélynek kell lennie ahhoz, hogy elférjen benne a rúd nagy része, körülbelül 6 hüvelyknyire a talaj felett a csatlakozáshoz. Vágja be a földelő rudat a lyukba kalapáccsal vagy pneumatikus kalapáccsal. Győződjön meg arról, hogy a rúd egyenes és szilárdan a helyén van.
A földelő vezetékek csatlakoztatása
A földelő elektródák felszerelése után ideje csatlakoztatni a földelő vezetékeket. A vezetőket megfelelő vezető anyagból, például rézből kell készíteni. A vezeték mérete a transzformátor méretétől és az általa kezelhető hibaáramtól függ.
Csatlakoztassa a földelő vezeték egyik végét a transzformátor földelő csatlakozójához. Ez a terminál általában egyértelműen meg van jelölve. A biztonságos csatlakozás érdekében használjon megfelelő csatlakozókat, például füleket vagy bilincseket.
Ezután csatlakoztassa a vezető másik végét a földelő elektródához. Speciális földelőbilincs segítségével rögzítheti a vezetőt a földelő rúdhoz. Győződjön meg arról, hogy a csatlakozás szoros és korróziómentes.
Ragasztás és folytonosság ellenőrzése
A ragasztás a földelési folyamat fontos része. A transzformátor összes fém részét, például a burkolatot és a szerelőkeretet össze kell kötni. Ez segít biztosítani, hogy ne legyen potenciálkülönbség ezen részek között, csökkentve az áramütés kockázatát.
A fém alkatrészek csatlakoztatásához használjon kötőhüvelyeket. Ezeknek a jumpereknek vezető anyagból kell készülniük, és megfelelő keresztmetszettel kell rendelkezniük.
A földelés és a kötés befejezése után elengedhetetlen a folytonossági ellenőrzések elvégzése. Multiméter segítségével ellenőrizze a földelési rendszer különböző részei közötti ellenállást. Az ellenállásnak az elektromos kódok által meghatározott elfogadható tartományon belül kell lennie.
Karbantartás és felügyelet
A megfelelő földelés nem egyszeri dolog. Rendszeresen karban kell tartania és ellenőriznie kell a földelési rendszert. Ellenőrizze, hogy a földelő elektródákon nincsenek-e korrózió vagy sérülés jelei. Ha az elektródák korrodáltak, szükség lehet cserére.
Ezenkívül ellenőrizze a földelővezetékek és a kötési áthidalók csatlakozásait. A laza vagy korrodált csatlakozások növelhetik a földelési ellenállást és biztonsági kockázatot jelenthetnek.
Termékpalettánk
Szállítóként az epoxigyanta száraz transzformátorok széles választékát kínáljuk. Ha keres egy11kv száraz típusú elosztó transzformátor, gondoskodunk róla. 11 kV-os transzformátorainkat úgy terveztük, hogy megfeleljenek a legmagasabb minőségi és teljesítményi követelményeknek.

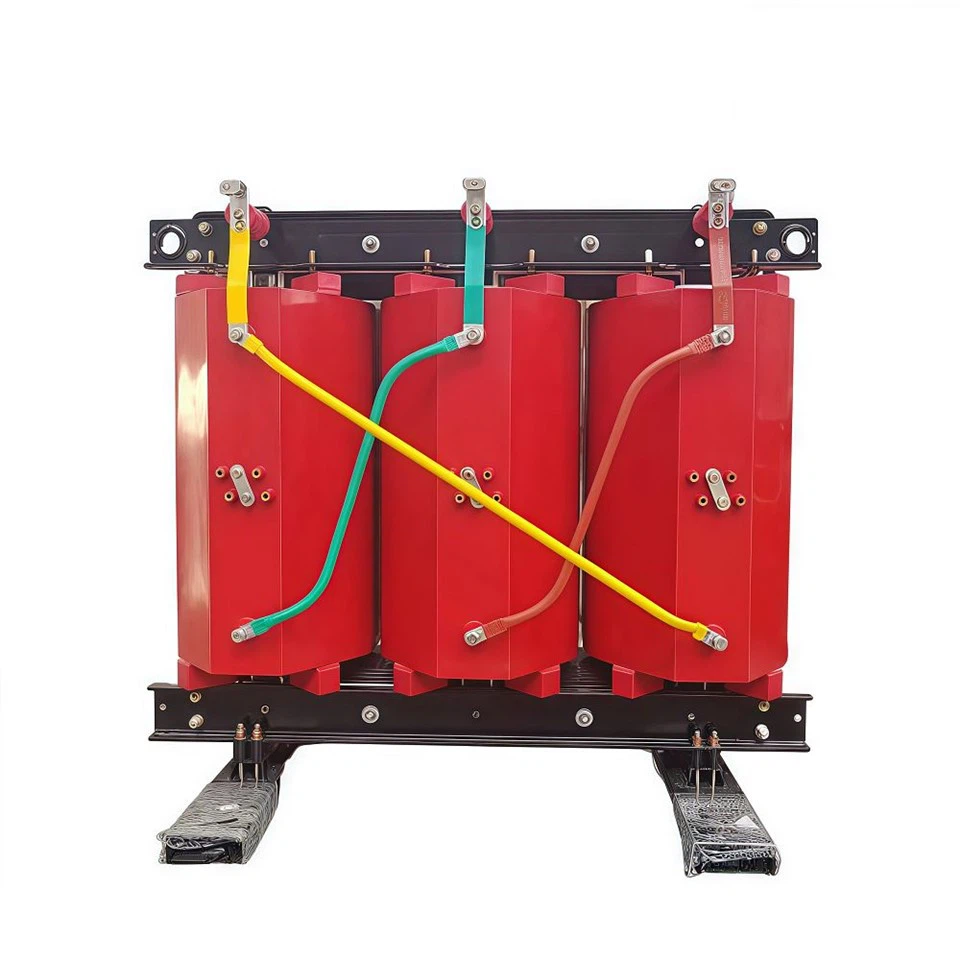

Nekünk is van500kva száraz típusú transzformátorválasztható lehetőségek. Ezek a transzformátorok különféle ipari és kereskedelmi alkalmazásokhoz alkalmasak.
Ha pedig nagyobb léptékű megoldásra van szüksége, akkor a miénkSzáraz típusú teljesítménytranszformátortartomány biztosítja a szükséges teljesítményt.
Beszerzésért forduljon hozzánk
Ha érdekli epoxigyanta száraz transzformátoraink, vagy bármilyen kérdése van a földeléssel vagy egyéb műszaki vonatkozásokkal kapcsolatban, forduljon bizalommal. Azért vagyunk itt, hogy segítsünk Önnek meghozni a megfelelő választást elektromos igényeinek megfelelően. Akár egy kisvállalkozás tulajdonosa, akár egy nagy ipari projekt része, Önnel együttműködve megtaláljuk a tökéletes transzformátor-megoldást.
Hivatkozások
- NEC (National Electrical Code) kézikönyv
- IEEE (Institute of Electrical and Electronics Engineers) teljesítménytranszformátorokra vonatkozó szabványok
- Gyártói szerelési és karbantartási útmutatók epoxigyanta száraz transzformátorokhoz
