Szia! Egyfázisú betétes transzformátorok szállítójaként gyakran kérdeznek tőlem ezeknek a transzformátoroknak a rövidzárlati impedanciájáról. Úgyhogy úgy gondoltam, leülök és megírom ezt a blogot, hogy elmagyarázzam, mi ez, miért számít, és hogyan befolyásolja a teljesítményünket.Egyfázisú Pad Mount transzformátor.
Mi az a rövidzárlati impedancia?
Kezdjük az alapokkal. A rövidzárlati impedancia, amelyet gyakran (Z_{sc}) jelölnek, a transzformátor által a rövidzárlati áram áramlásával szembeni ellenállás mértéke. Amikor egy elektromos rendszerben rövidzárlat lép fel, nagy mennyiségű áram próbál átfolyni a transzformátoron. A rövidzárlati impedancia korlátozza ezt az áramot.
Képzeld úgy, mint egy forgalmi dugót az úton. A rövidzárlati impedancia olyan, mint az út keskeny része, amely korlátozza az autók áramlását (áram). A transzformátor névleges feszültségének százalékában van kifejezve. Például, ha egy transzformátor rövidzárlati impedanciája 5%, az azt jelenti, hogy rövidzárlat esetén a transzformátoron az impedancia miatti feszültségesés a névleges feszültség 5%-a.
Hogyan mérik?
A rövidzárlati impedancia mérése kicsit technikai jellegű, de lebontom neked. Először is rövidre zárjuk a transzformátor szekunder tekercsét. Ezután csökkentett feszültséget kapcsolunk az elsődleges tekercsre. Ezt a feszültséget addig állítják, amíg a tekercseken átfolyó áram el nem éri a transzformátor névleges áramát.
Az alkalmazott feszültség és a névleges feszültség aránya 100-zal szorozva megadja a rövidzárlati impedanciát százalékban. Ez egy kulcsfontosságú teszt, amelyet mindenünkön végrehajtunkEgyfázisú padba szerelt teljesítménytranszformátorannak biztosítása érdekében, hogy megfeleljenek az előírt szabványoknak.
Miért fontos a rövidzárlati impedancia?
1. A transzformátor védelme
A rövidzárlati impedancia megvédi a transzformátort a rövidzárlati esemény során bekövetkező károsodástól. Ha nem lenne impedancia, a rövidzárlati áram rendkívül nagy lenne, ami túlmelegedést és mechanikai igénybevételt okozhat a transzformátor tekercseiben és egyéb alkatrészeiben. Ez a transzformátor teljes meghibásodásához vezethet.
2. Rendszerstabilitás
Az egész elektromos rendszer stabilitásában is létfontosságú szerepet játszik. A megfelelő rövidzárlati impedanciájú transzformátor segít a rendszer rövidzárlati áramának szabályozásában. Ez azért fontos, mert a túlzott rövidzárlati áram feszültségcsökkenést okozhat, ami befolyásolhatja a rendszerhez csatlakoztatott egyéb elektromos berendezések teljesítményét.
3. Koordináció a védőeszközökkel
A rövidzárlati impedancia a védőeszközök, például megszakítók és biztosítékok működésének koordinálására szolgál. Ezeket az eszközöket úgy tervezték, hogy leoldjanak, ha a rövidzárlati áram túllép egy bizonyos szintet. A transzformátor rövidzárlati impedanciája segít ennek a szintnek a pontos meghatározásában.
A rövidzárlati impedanciát befolyásoló tényezők
1. Tekercselés
A transzformátor tekercseinek kialakítása jelentős hatással van a rövidzárlati impedanciára. A menetszám, a vezetők keresztmetszete és a tekercsek elrendezése egyaránt szerepet játszik. Például, ha a tekercsek egymáshoz közel vannak, a szivárgási fluxus csökken, ami viszont csökkenti a rövidzárlati impedanciát.
2. Core Design
A transzformátor magja szintén befolyásolja a rövidzárlati impedanciát. A mag anyagának típusa, alakja és mérete befolyásolhatja a transzformátor mágneses tulajdonságait. A nagy mágneses permeabilitású mag csökkentheti a szivárgási fluxust és ezáltal a rövidzárlati impedanciát.
3. Transzformátor minősítés

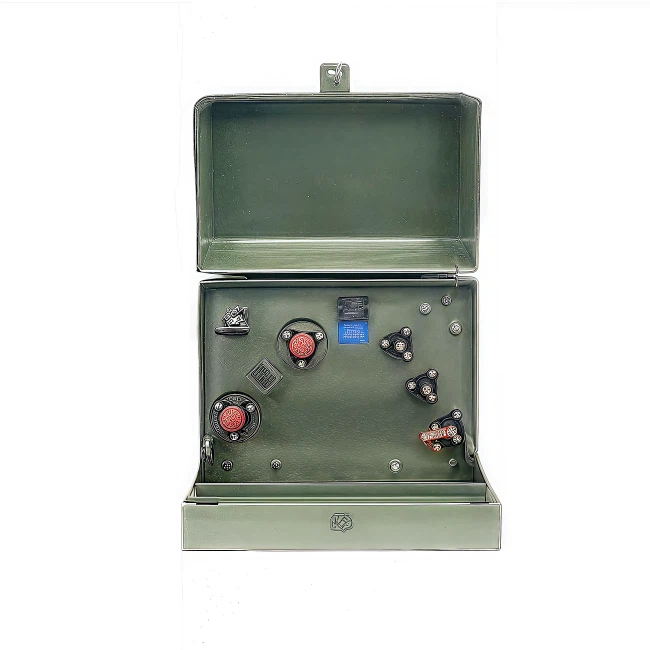

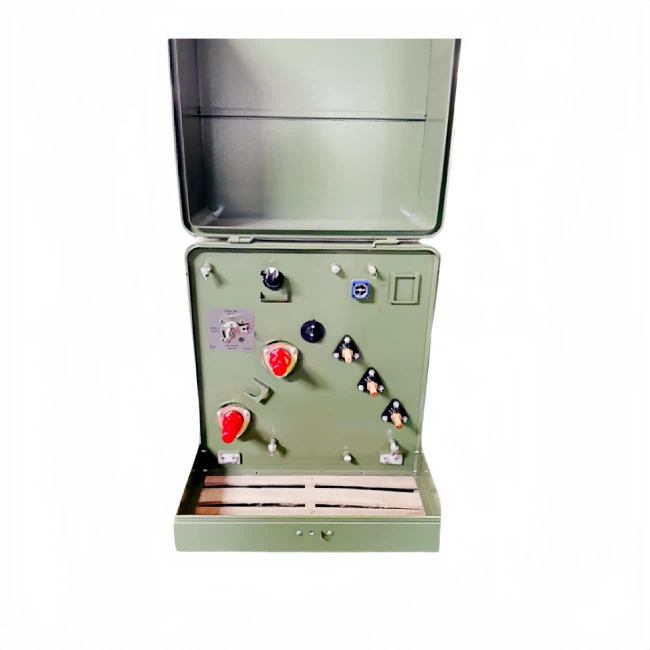

A transzformátor névleges értéke, például a kVA besorolása is befolyásolja a rövidzárlati impedanciát. Általában a nagyobb transzformátoroknak nagyobb a rövidzárlati impedanciája. Például a miénket167 Kva Egyfázisú Pad Mount Transformermás lesz a rövidzárlati impedanciája, mint egy kisebb névleges transzformátornak.
Hatás a transzformátor teljesítményére
1. Feszültségszabályozás
A rövidzárlati impedancia befolyásolja a transzformátor feszültségszabályozását. A feszültségszabályozás a transzformátor szekunder feszültségének változása üresjáratról teljes terhelésre. A nagyobb rövidzárlati impedancia terhelés alatt nagyobb feszültségesést eredményezhet, ami gyengébb feszültségszabályozást jelent.
2. Hatékonyság
A transzformátor hatásfokára is hatással van. Normál működés közben a rövidzárlati impedancia némi teljesítményveszteséget okoz rézveszteség formájában. Ezek a veszteségek a tekercseken átfolyó áram négyzetével nőnek. Tehát az alacsonyabb rövidzárlati impedanciájú transzformátor általában nagyobb hatásfokkal rendelkezik.
A megfelelő rövidzárlati impedancia kiválasztása
Amikor a megfelelő rövidzárlati impedanciát kell kiválasztani az egyfázisú betétes transzformátorhoz, az az adott alkalmazástól függ. Azoknál az alkalmazásoknál, ahol az elektromos rendszer érzékenyebb a rövidzárlati áramokra, nagyobb rövidzárlati impedanciára lehet szükség. Másrészt azoknál az alkalmazásoknál, ahol a jó feszültségszabályozás és a nagy hatásfok fontosabb, az alacsonyabb rövidzárlati impedancia előnyösebb.
Szállítóként szorosan együttműködünk ügyfeleinkkel, hogy megértsük igényeiket, és a legmegfelelőbb transzformátort ajánljuk a megfelelő rövidzárlati impedanciával. Széles választékkal rendelkezünkEgyfázisú Pad Mount transzformátorválasztható lehetőségek, amelyek mindegyike különböző igényeket kielégít.
Következtetés
Összefoglalva, az egyfázisú betétre szerelt transzformátor rövidzárlati impedanciája kulcsfontosságú paraméter, amely befolyásolja annak teljesítményét, védelmét és az elektromos rendszer stabilitását. Fontos megérteni, hogyan mérik, milyen tényezők befolyásolják, és hogyan befolyásolja a transzformátor általános működését.
Ha egyfázisú, betétre szerelt transzformátort keres, és kérdései vannak a rövidzárlati impedanciával vagy termékeink bármely más vonatkozásával kapcsolatban, ne habozzon kapcsolatba lépni. Azért vagyunk itt, hogy segítsünk Önnek a megfelelő választásban elektromos rendszeréhez. Akár szüksége van aEgyfázisú padba szerelt teljesítménytranszformátorvagy a167 Kva Egyfázisú Pad Mount Transformer, gondoskodunk róla. Kezdjünk beszélgetést, és találjuk meg az Ön igényeinek megfelelő megoldást.
Hivatkozások
- Electrical Power Systems – JR Lucas
- Transzformátorok tervezése: tervezés, technológia és diagnosztika a TA Lipotól
