Háromfázisú - betétes - transzformátorok szállítójaként gyakran találkozom olyan kérdésekkel, amelyek ezeknek az alapvető elektromos berendezéseknek a névleges feszültségére vonatkoznak. A háromfázisú padra szerelt transzformátorok névleges feszültségének megértése döntő fontosságú mind a villamosmérnökök, mind a végfelhasználók számára, mivel ez közvetlenül befolyásolja a transzformátor teljesítményét, biztonságát és az elektromos rendszerrel való kompatibilitását.
Mi az a névleges feszültség?
A háromfázisú padra szerelt transzformátor névleges feszültsége az a meghatározott feszültség, amelyen a transzformátort úgy tervezték, hogy optimálisan működjön. Ez egy alapvető paraméter, amely meghatározza, hogy a transzformátor mekkora elektromos feszültséget tud ellenállni, és milyen teljesítményt tud hatékonyan továbbítani. Ezekhez a transzformátorokhoz két fő névleges feszültség tartozik: primer névleges feszültség és szekunder névleges feszültség.
A primer névleges feszültség a transzformátor primer tekercsére adott feszültség. Ez jellemzően a transzformátor nagyfeszültségű oldala, amely az elektromos hálózatra csatlakozik. A másodlagos névleges feszültség ezzel szemben a szekunder tekercs kimeneti feszültsége, amely általában a kisfeszültségű oldal, és a végfelhasználó elektromos rendszeréhez csatlakozik.
Közös névleges feszültségek háromfázisú pad - szerelt transzformátorokhoz
Az elektromos iparban a háromfázisú, alátétre szerelt transzformátorok különféle névleges feszültségekkel rendelkeznek, hogy megfeleljenek a különböző alkalmazási követelményeknek. A primer oldalon a közös névleges feszültségek közé tartozik a 2,4 kV, 4,16 kV, 7,2 kV, 12,47 kV, 13,2 kV, 13,8 kV, 23 kV és 34,5 kV. Ezek a feszültségek általában megtalálhatók az elosztó hálózatokban különböző régiókban.
A szekunder oldalon a tipikus névleges feszültségek 120/208 V, 277/480 V és 347/600 V. A 120/208 V rendszert általában kereskedelmi épületekben használják világításra és kis teljesítményterhelésre. A 277/480 V-os rendszert széles körben használják ipari és kereskedelmi alkalmazásokban, például nagy motorokban és nagy teherbírású berendezésekben. A 347/600 V-os rendszer gyakran megtalálható nagyobb ipari létesítményekben és néhány nagy teljesítményigényű kereskedelmi épületben.
A névleges feszültség megválasztását befolyásoló tényezők
Számos tényező befolyásolja a névleges feszültség kiválasztását egy háromfázisú pad-szerelt transzformátor esetében. Az egyik elsődleges tényező az elektromos hálózat feszültségszintje azon a területen, ahol a transzformátort telepítik. A transzformátor primer névleges feszültségének meg kell egyeznie a hálózati feszültséggel a megfelelő működés és a hatékony teljesítményátvitel érdekében.
A végfelhasználó terhelési követelményei is jelentős szerepet játszanak. A különböző típusú terhelések, mint például a lakossági, kereskedelmi vagy ipari, eltérő feszültség- és teljesítményigényekkel rendelkeznek. Például a nagy motorokkal rendelkező ipari terheléseknél magasabb szekunder névleges feszültségre lehet szükség a hatékony működéshez.
Egy másik tényező a transzformátor és a terhelés közötti távolság. A nagyobb távolságok nagyobb primer feszültséget igényelhetnek az átvitel során fellépő teljesítményveszteségek csökkentése érdekében. Ezenkívül a helyi elektromos előírások és előírások biztonsági és kompatibilitási okokból előírhatnak bizonyos feszültségszinteket.
A megfelelő névleges feszültség fontossága
A megfelelő névleges feszültségű, háromfázisú padba szerelt transzformátor használata több okból is elengedhetetlen. Először is, ez biztosítja az elektromos rendszer biztonságát. Ha a transzformátort a névleges feszültségénél nagyobb feszültségen üzemeltetik, az túlmelegedést, a szigetelés meghibásodását okozhatja, és tüzet vagy elektromos meghibásodást okozhat. Másrészt, ha a névleges feszültségnél alacsonyabb feszültségen működik, az nem hatékony teljesítményátvitelt és csökkent teljesítményt eredményezhet.
Másodszor, a megfelelő névleges feszültség kulcsfontosságú a transzformátor élettartama szempontjából. A transzformátorokat meghatározott feszültségtartományon belüli működésre tervezték, és ezen a tartományon kívüli működés felgyorsíthatja a szigetelés és más alkatrészek öregedési folyamatát, csökkentve a transzformátor élettartamát.
Termékajánlataink
A háromfázisú - betétes - transzformátorok vezető szállítójaként különféle névleges feszültségű termékek széles választékát kínáljuk ügyfeleink változatos igényeinek kielégítésére. A miénkTeljesen zárt háromfázisú, alátétre szerelt transzformátorOlyan alkalmazásokhoz készült, ahol a környezetvédelem prioritást élvez. Teljesen zárt kialakítású, amely megvédi a belső alkatrészeket a portól, nedvességtől és egyéb szennyeződésektől, így megbízható működést biztosít zord környezetben is.

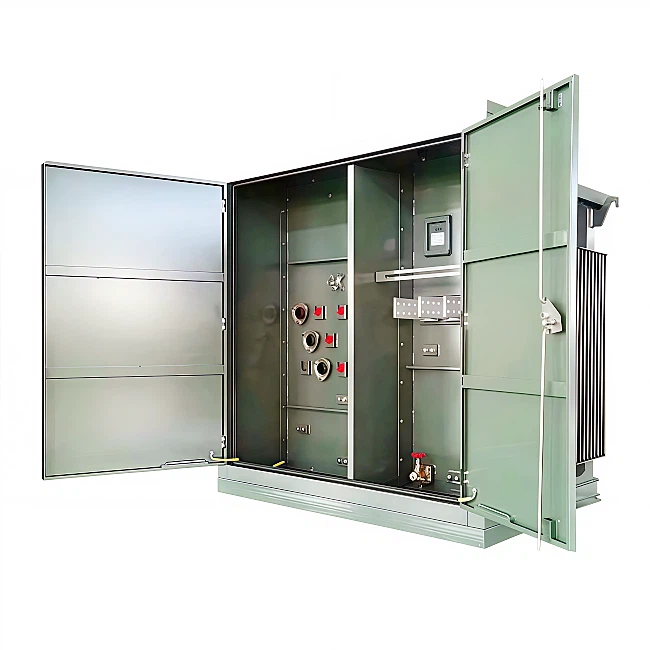

A miénkH osztályú szigetelésű háromfázisú pad transzformátoralkalmas magas hőmérsékletű alkalmazásokhoz. A H osztályú szigetelés kiváló hőellenállást biztosít, lehetővé téve a transzformátor magasabb hőmérsékleten történő működését anélkül, hogy a teljesítménye vagy élettartama csökkenne.

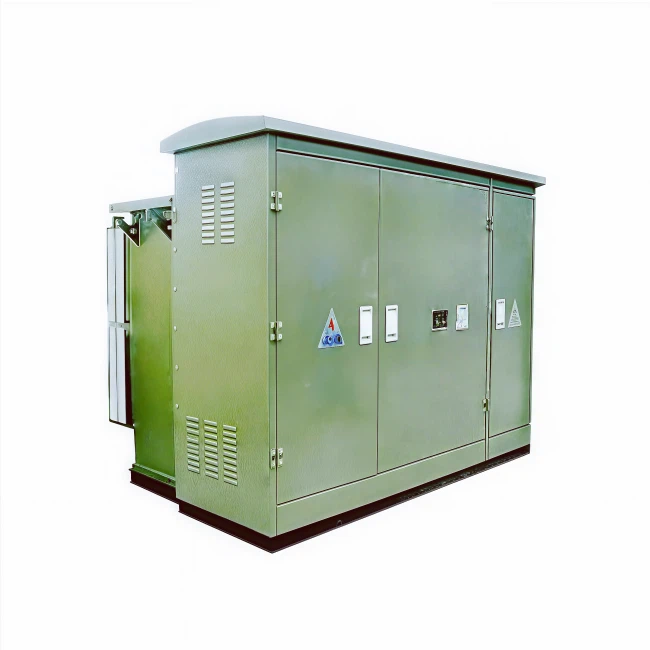

A gyűrűs fő konfigurációt igénylő alkalmazásokhoz kínáljuk aGyűrűs fő háromfázisú padra szerelt transzformátor. Ezt a transzformátort úgy tervezték, hogy gyűrűs főhálózatba csatlakoztassa, megbízható és rugalmas áramelosztási megoldást biztosítva.
Következtetés
Összefoglalva, a háromfázisú - betétes - transzformátorok névleges feszültsége kritikus paraméter, amely befolyásolja teljesítményüket, biztonságukat és az elektromos rendszerrel való kompatibilitásukat. A transzformátor kiválasztásakor feltétlenül figyelembe kell venni az elektromos hálózat feszültségszintjét, a terhelési követelményeket és egyéb tényezőket a megfelelő névleges feszültség kiválasztásához.
A háromfázisú betétes transzformátorok megbízható szállítójaként elkötelezettek vagyunk amellett, hogy kiváló minőségű termékeket kínáljunk széles névleges feszültséggel, hogy megfeleljünk ügyfeleink igényeinek. Ha háromfázisú, betétre szerelt transzformátort szeretne vásárolni, kérjük, vegye fel velünk a kapcsolatot további információkért és konkrét igényeinek megvitatásához. Szakértői csapatunk készen áll, hogy segítsen Önnek kiválasztani az alkalmazásához megfelelő transzformátort.
Hivatkozások
- "Transformer Handbook", harmadik kiadás, John J. Cathey.
- IEEE szabvány C57.12.28 – 2012, "Standard for Pad – szerelt, rekeszes típusú, önhűtéses, háromfázisú elosztótranszformátorok, 2500 kVA és kisebb; nagyfeszültségű, 34 500 GrdY/19 920 Volt és alacsonyabb feszültség; 970 és 3 t Lent".
- ANSI C57.12.00 – 2010, „A folyadékokra vonatkozó általános követelmények – merülőelosztó, táp- és szabályozó transzformátorok”.
