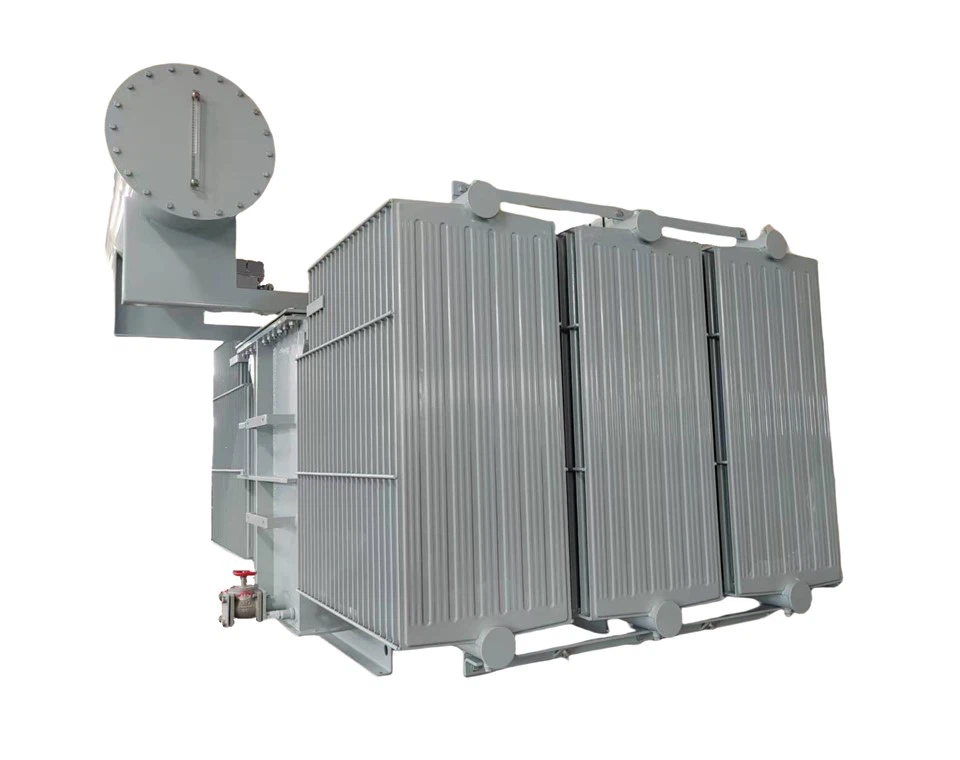

Szia! Beszállítóként aHáromfázisú olajba merülő teljesítménytranszformátor, Az évek során mindenféle trafóproblémával foglalkoztam. Ma megosztom veled, hogyan lehet diagnosztizálni a háromfázisú olajba merülő teljesítménytranszformátor hibáit.
Szemrevételezés
Először is, egy egyszerű szemrevételezés sok mindent elárulhat. Kezdje a transzformátor külsejének ellenőrzésével. Keresse a fizikai sérülés jeleit, például repedéseket a tartályban, szivárgást a tömítések körül vagy elgörbült radiátorokat. Az olajszivárgás nagy vörös zászló. Ha azt látja, hogy olaj gyűlik össze a transzformátor alatt vagy az oldalán, az azt jelentheti, hogy probléma van a tömítésekkel vagy magával a tartállyal.
Vessen egy pillantást a perselyekre is. Ezek azok a szigetelők, amelyek lehetővé teszik az elektromos csatlakozások áthaladását a transzformátor tartályán. A perselyeken lévő repedések vagy elszíneződések a szigetelés meghibásodását jelezhetik, ami komoly probléma. És ne felejtse el ellenőrizni a névtáblát. Győződjön meg arról, hogy az összes minősítés és specifikáció továbbra is olvasható, és megfelel az elvárásoknak.
Hőmérséklet Monitoring
A hőmérséklet a transzformátor egészségének kulcsfontosságú mutatója. A transzformátor felületi hőmérsékletének ellenőrzésére infravörös hőmérőket vagy hőkamerákat használhat. A forró pontok túlterhelésre, rossz elektromos csatlakozásokra vagy belső hibákra utalhatnak.
Normális esetben a transzformátor hőmérsékletének egy bizonyos tartományon belül kell lennie. Ha észreveszi, hogy a transzformátor egyik része lényegesen melegebb, mint a többi, ideje mélyebbre ásni. Például, ha a tekercsek túl melegek, ez rövidzárlat vagy túlzott áram miatt lehet.
Olajelemzés
A háromfázisú, olajba merülő transzformátorban lévő olaj több fontos funkciót is ellát. Szigetelést biztosít, hűti a transzformátort, és segít megelőzni az oxidációt. A rendszeres olajelemzés elengedhetetlen a hibák diagnosztizálásához.
Számos tesztet végezhet az olajon. Az egyik leggyakoribb az oldott gáz elemzés (DGA). Különböző gázok keletkeznek, ha a transzformátor belsejében hibák vannak. Például a metán és az etán túlmelegedést jelezhet, míg a hidrogén a részleges kisülések jele.
Ellenőrizheti az olaj dielektromos szilárdságát is. Ez azt méri, hogy az olaj mennyire képes ellenállni az elektromos igénybevételnek. Az alacsony dielektromos szilárdság azt jelentheti, hogy az olaj szennyezett vagy idővel lebomlott. És ne felejtse el megnézni az olaj nedvességtartalmát. A túlzott nedvesség csökkentheti az olaj szigetelő tulajdonságait, és idő előtti tönkremenetelhez vezethet.
Elektromos tesztek
Az elektromos tesztek a hibadiagnosztika másik fontos részét képezik. Az egyik legalapvetőbb teszt a szigetelési ellenállás vizsgálata. Ez méri az ellenállást a transzformátor tekercselése és a föld között. Az alacsony szigetelési ellenállás a szigetelés sérülésére vagy nedvesség behatolására utalhat.
Fordulatszám-tesztet is végezhet. Ez összehasonlítja a primer és szekunder tekercsek fordulatszámát. A várt aránytól való jelentős eltérés rövidzárlatra vagy szakadásra utalhat a tekercsekben.
Egy másik hasznos teszt a rövidzárlati impedancia teszt. Ez a transzformátor impedanciáját méri, amikor a szekunder tekercsben rövidzárlat keletkezik. A rövidzárlati impedancia változása a tekercsek vagy a mag mechanikai sérülésére utalhat.
Hang- és rezgéselemzés
A transzformátorok általában bizonyos zajt bocsátanak ki normál működés közben. Ha azonban változást észlel a hangban vagy a vibráció növekedését, az baj jele lehet.
Az olyan szokatlan zajok, mint a zümmögés, zümmögés vagy recsegés elektromos ívre, laza csatlakozásokra vagy mechanikai problémákra utalhatnak. Például egy hangos zümmögő hang oka lehet a laza mag vagy a tekercselés. A túlzott vibrációt pedig kiegyensúlyozatlan terhelések, mechanikai rezonancia vagy belső hibák okozhatják.
Védőrelé felügyelet
A legtöbb háromfázisú olajbemerített teljesítménytranszformátor védőrelével van felszerelve. Ezeket a reléket úgy tervezték, hogy észleljék a rendellenes állapotokat, és kioldják a megszakítót a transzformátor védelme érdekében.
A védőrelék figyelése értékes információkkal szolgálhat a transzformátor állapotáról. Ha egy relé leold, fontos kivizsgálni az okot. Ellenőrizze a relé beállításait, hogy megbizonyosodjon arról, hogy helyesek, és keresse meg a hibajelzőket magán a relén.
Következtetés
A háromfázisú olajbemerítésű teljesítménytranszformátor hibáinak diagnosztizálásához a szemrevételezés, a hőmérséklet-figyelés, az olajelemzés, az elektromos tesztek, a hang- és rezgéselemzés, valamint a védőrelé figyelésének kombinációja szükséges. Ezen ellenőrzések rendszeres elvégzésével korán felismerheti a lehetséges problémákat, és megelőzheti a költséges meghibásodásokat.

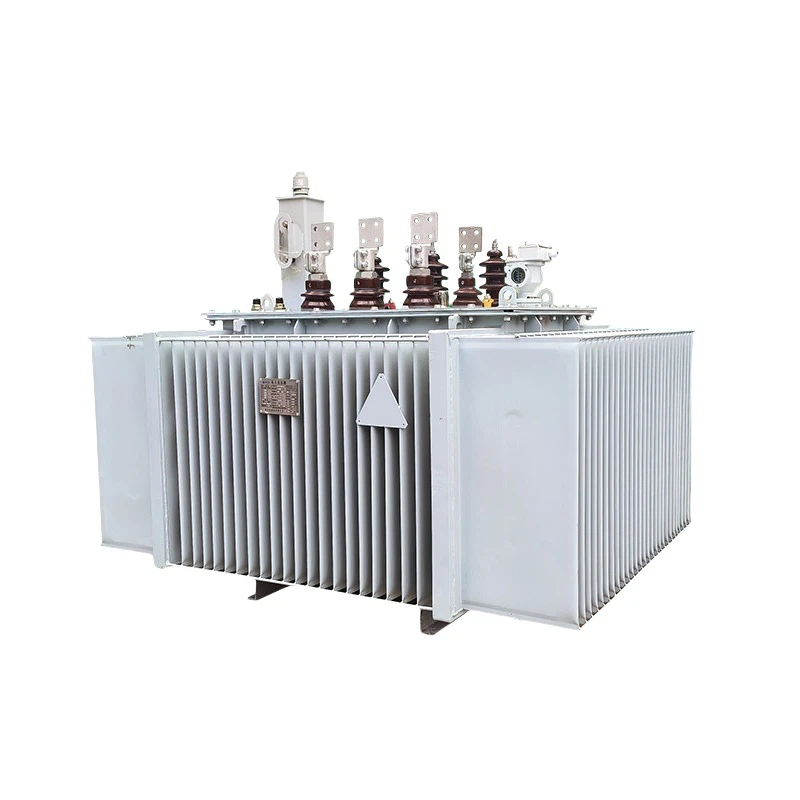

Ha a piacon a11kv elosztó transzformátorvagy a20kv olajba merülő elosztó transzformátor, vagy ha bármilyen kérdése van a transzformátorhiba-diagnosztikával kapcsolatban, forduljon bizalommal. Azért vagyunk itt, hogy segítsünk Önnek a megfelelő választásban, és az elektromos rendszer zökkenőmentes működésében.
Hivatkozások
- Elektromos áramrendszerek minősége – Roger C. Dugan, Mark F. McGranaghan és Surya Santoso.
- Transformer Engineering: Tervezés, technológia és diagnosztika G. Sarma.
