A háromfázisú, nagy zárlati ellenállású, alátétre szerelt transzformátor tervezése összetett, de kulcsfontosságú feladat az áramelosztó iparágban. Jó hírű háromfázisú, alátétre szerelt transzformátor beszállítóként megértjük a rövidzárlati kihívások kezelésének jelentőségét az elektromos rendszerek megbízhatóságának és biztonságának biztosítása érdekében. Ez a blog a nagy rövidzárlati áramoknak ellenállni képes transzformátor létrehozásának kulcsfontosságú szempontjait, tervezési elveit és technológiai szempontjait tárgyalja.
A nagy rövidzárlati ellenállás fontosságának megértése
A rövidzárlat gyakori elektromos hiba, amely különféle okok miatt fordulhat elő, például szigetelés meghibásodása, véletlen érintkezés vagy villámcsapás. Rövidzárlat esetén nagy mennyiségű áram folyik át a transzformátoron, túlzott hőt és mechanikai igénybevételt generálva. Ha a transzformátort nem úgy tervezték, hogy ellenálljon ezeknek a nagy áramoknak, az súlyos károsodáshoz vezethet, beleértve a tekercs deformálódását, a szigetelés meghibásodását és akár tüzet is. Ezért a nagy rövidzárlati ellenállás elengedhetetlen az áramelosztó rendszer folyamatos működéséhez és a költséges leállások elkerüléséhez.
Főbb tervezési szempontok
Tekercselő kialakítás
A tekercselés kialakítása az egyik legkritikusabb tényező a transzformátor rövidzárlati ellenállásának meghatározásában. A tekercseknek deformáció vagy törés nélkül kell ellenállniuk a nagy zárlati áramok által keltett mechanikai erőknek. Ennek érdekében kiváló minőségű vezetékeket használunk, megfelelő keresztmetszettel és tekercselési konfigurációval. Például használhatunk négyszögletes vezetőket vagy több párhuzamos vezetőt az ellenállás csökkentésére és az áramátviteli kapacitás növelésére. Ezenkívül fejlett tekercselési technikákat alkalmazunk, mint például a spirális tekercselés vagy a folyamatos tárcsatekercselés, hogy javítsuk a tekercsek mechanikai szilárdságát és stabilitását.
Szigetelő rendszer
A szigetelőrendszer egy másik fontos szempont a transzformátor tervezésében. A rövidzárlat során keletkező magas feszültséget és hőmérsékletet meghibásodás nélkül kell elviselnie. A tekercsek megbízható szigetelése érdekében kiváló minőségű szigetelőanyagokat, például papírt, préskartont és epoxigyantát használunk. A szigetelőrendszert úgy tervezték, hogy nagy dielektromos szilárdsággal és alacsony dielektromos veszteséggel rendelkezzen, ami segít csökkenteni a szigetelés meghibásodásának kockázatát.
Core Design
A transzformátor magja döntő szerepet játszik a teljesítményében és a rövidzárlati ellenállásában. Képesnek kell lennie arra, hogy alacsony reluktanciájú utat biztosítson a mágneses fluxus számára, és minimalizálja a magveszteségeket. A mag felépítéséhez kiváló minőségű elektromos acélt használunk, alacsony magveszteséggel és nagy mágneses permeabilitással. A magot úgy alakították ki, hogy megfelelő alakú és méretű legyen, hogy biztosítsa a mágneses tér egyenletes eloszlását és csökkentse a tekercsekre ható mechanikai igénybevételt.
Tank tervezés
A transzformátor tartálya mechanikai védelmet nyújt a tekercseknek és a magnak, valamint a szigetelőolaj tartályaként is szolgál. Képesnek kell lennie arra, hogy szakadás vagy szivárgás nélkül ellenálljon a rövidzárlat során keletkező magas nyomásnak és hőmérsékletnek. A tartály felépítéséhez kiváló minőségű acéllemezeket használunk, amelyek megfelelő vastagságúak és szilárdságúak. A tartályt úgy is tervezték, hogy megfelelő alakú és méretű legyen, hogy megfelelő szellőzést és hűtést biztosítson a transzformátor számára.
Technológiai fejlesztések
Számítógépes modellezés
A számítási modellezés egy hatékony eszköz, amellyel szimulálható a transzformátor viselkedése rövidzárlati körülmények között. A végeselem-elemző (FEA) szoftver segítségével pontosan megjósolhatjuk a transzformátor mechanikai feszültségeit, mágneses tereit és hőmérséklet-eloszlását. Ez lehetővé teszi számunkra, hogy optimalizáljuk a transzformátor kialakítását, és biztosítsuk, hogy nagy rövidzárlatállóságú legyen.
Speciális anyagok
A fejlett anyagok használata egy másik fontos technológiai előrelépés a transzformátorok tervezésében. Használhatunk például nagy szilárdságú vezetőket, például alumíniumötvözetet vagy rézbevonatú alumíniumot, hogy csökkentsük a transzformátor súlyát és költségét, miközben megőrizzük rövidzárlati ellenállását. Ezenkívül fejlett szigetelőanyagokat, például nanokompozitokat vagy szupravezető anyagokat használhatunk a szigetelési teljesítmény javítására és a szigetelés meghibásodásának kockázatának csökkentésére.
Felügyeleti és védelmi rendszerek
A felügyeleti és védelmi rendszerek elengedhetetlenek a transzformátor biztonságos és megbízható működéséhez. Érzékelők és felügyeleti eszközök segítségével folyamatosan figyelhetjük a transzformátor hőmérsékletét, nyomását és egyéb paramétereit normál működés közben és rövidzárlat esetén is. Ez lehetővé teszi számunkra, hogy időben felismerjük az esetleges problémákat, és megtegyük a megfelelő intézkedéseket a transzformátor károsodásának elkerülése érdekében. Ezenkívül védőrelék és megszakítók segítségével rövidzárlat vagy egyéb elektromos hiba esetén leválaszthatjuk a transzformátort az elektromos hálózatról.
Termékportfóliónk
Vezető háromfázisú, alátétre szerelt transzformátor beszállítóként a termékek széles skáláját kínáljuk nagy rövidzárlati kapacitással, hogy megfeleljenek a különböző ügyfelek igényeinek. Termékportfóliónk a következőket tartalmazza:
- Gyűrűs fő háromfázisú padra szerelt transzformátor: Ezt a típusú transzformátort általában gyűrűs főelosztó rendszerekben használják, és úgy tervezték, hogy megbízható áramellátást biztosítson lakossági, kereskedelmi és ipari ügyfelek számára.
- Teljesen zárt háromfázisú, alátétre szerelt transzformátor: Az ilyen típusú transzformátorok hermetikusan zártak, hogy megakadályozzák a nedvesség, por és egyéb szennyeződések bejutását. Alkalmas zord környezetben való használatra, és hosszú távú megbízhatóságot és teljesítményt biztosít.

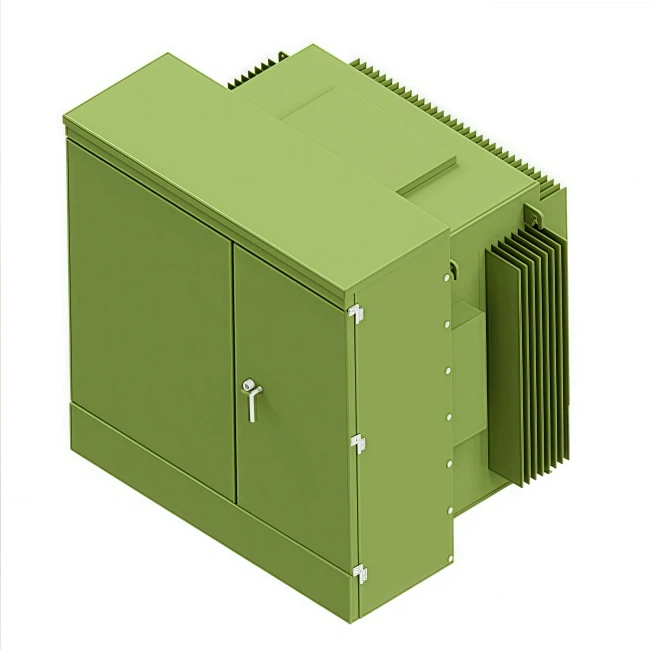

- Dead Front Pad szerelt transzformátor: Az ilyen típusú transzformátorok holtfront kialakításúak, ami azt jelenti, hogy az összes elektromos csatlakozás a transzformátor tartályán belül található, és kívülről nem érhető el. Magas szintű biztonságot és védelmet biztosít a személyzet és a berendezések számára.
Következtetés
A háromfázisú, alátétre szerelt, nagy zárlati ellenállású transzformátor tervezése megköveteli a transzformátor működéséhez szükséges elektromos és mechanikai elvek átfogó megértését. A kulcsfontosságú tervezési tényezők figyelembe vételével, a fejlett technológiák alkalmazásával és a kiváló minőségű termékek széles választékával biztosíthatjuk ügyfeleinknek az egyedi igényeiknek megfelelő megbízható és biztonságos transzformátorokat. Ha felkeltette érdeklődését háromfázisú, alátétre szerelt transzformátoraink, vagy bármilyen kérdése van a transzformátor tervezésével és teljesítményével kapcsolatban, kérjük, forduljon hozzánk bizalommal további információkért és egy esetleges beszerzés megbeszéléséhez. Várjuk, hogy együtt dolgozhassunk áramelosztási projektjei sikerének biztosítása érdekében.
Hivatkozások
- Gönen, T. (2012). Elektromos áramelosztó rendszer tervezése. CRC Press.
- Kuffel, E., Zaengl, WS és Kuffel, J. (2000). Nagyfeszültségű mérnöki alapok. Elsevier.
- Westinghouse Electric Corporation (1982). Elektromos átviteli és elosztási kézikönyv. Westinghouse Electric Corporation.
